Les solutions

Mine Kafon Ball

Une révolution à bas coût pour sauver des vies : la Mine Kafon Ball redéfinit le déminage humanitaire en alliant ingénierie simple, efficacité redoutable et éthique environnementale.

Fonctionnement :

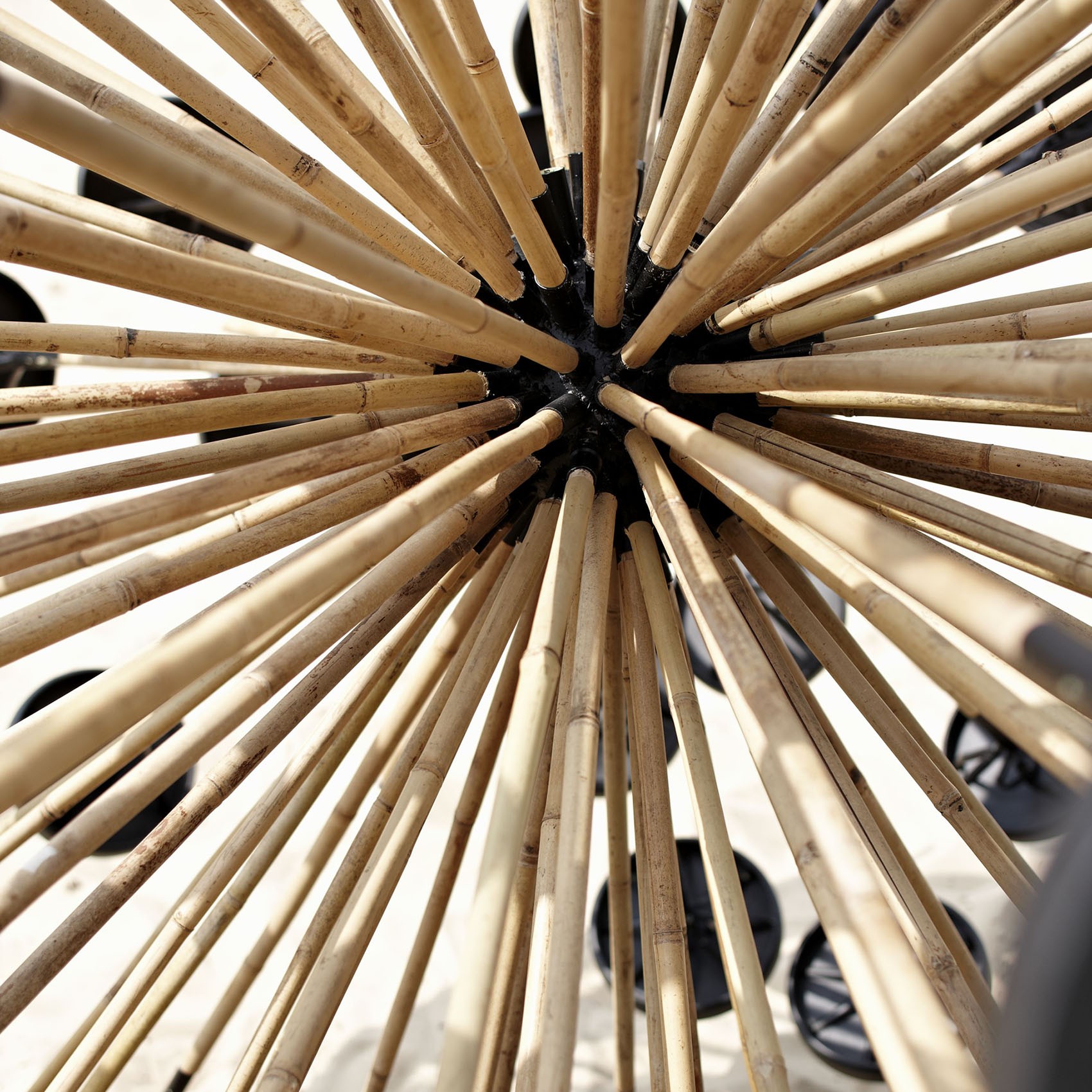

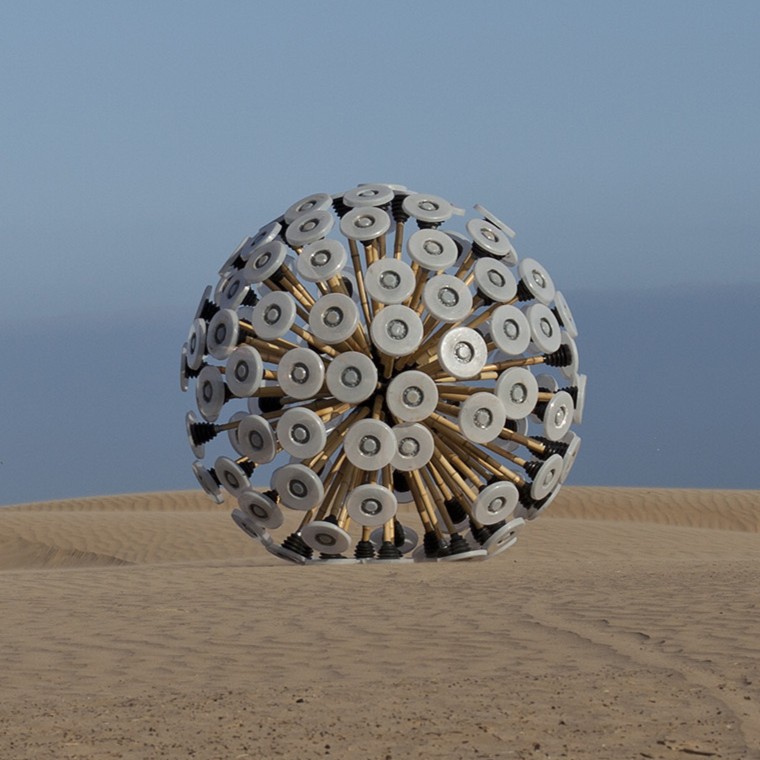

Inspirée du pissenlit qui roule au gré du vent, la Mine Kafon Ball est une sphère légère et mobile, conçue pour déclencher les mines terrestres de manière sécurisée. Composée de bambou, de plastiques biodégradables et de pieds rigides répartis en étoile autour d’un noyau central, elle se déplace grâce au vent ou peut être lancée à la main ou tractée. Chaque fois qu’un de ses pieds appuie sur une mine, celle-ci explose sans que la Kafon Ball ne soit entièrement détruite. Elle est conçue pour résister à plusieurs explosions, perdant seulement quelques bras à chaque fois.

Caractéristiques techniques :
Diamètre : environ 2m
Poids : 20 à 25kg
Matériaux : Bambou, plastique recyclé, biopolymères
Autonomie : 5 à 7 mines neutralisées par boule
Technologie ajoutée : GPS, capteurs pour cartographier les zones sécurisées
Prix de fabrication : 30 à 40€
Maintenance : Quasi nulle, matériaux résistants et faciles à remplacer

Avantages principaux :
1. Très faible coût : permet une production de masse pour les zones pauvres.
2. Sans risque humain direct : évite l'intervention d'experts démineurs sur place si l'on suit les protocoles de sécurité de la Mine Kafon Ball.
3. Respectueux de l'environnement : matériaux recyclables, méthode douce.

Inconvénients principaux :
1. Aléatoire si dirigé avec le vent : direction non contrôlée.
2. Pas efficace sur certains terrains : les terrains escarpés, urbains ou très denses ne conviennent pas.
3. Ne détecte pas les mines : La Mine Kafon Ball déclenche seulement les mines et ne fait pas de travail de cartographie (sauf avec sa version GPS)

Améliorations possibles :
- Inclure un système de leste dans le coeur de la MKB pour pouvoir choisir ou modifier sa trajectoire.

Vidéos utlies :
Les origines de la Mine Kafon Ball

Mine Kafon Drone

Une solution innovante qui révolutionne le déminage en rendant la détection et la neutralisation des mines plus rapide, plus sûre et moins coûteuse.

Fonctionnement :

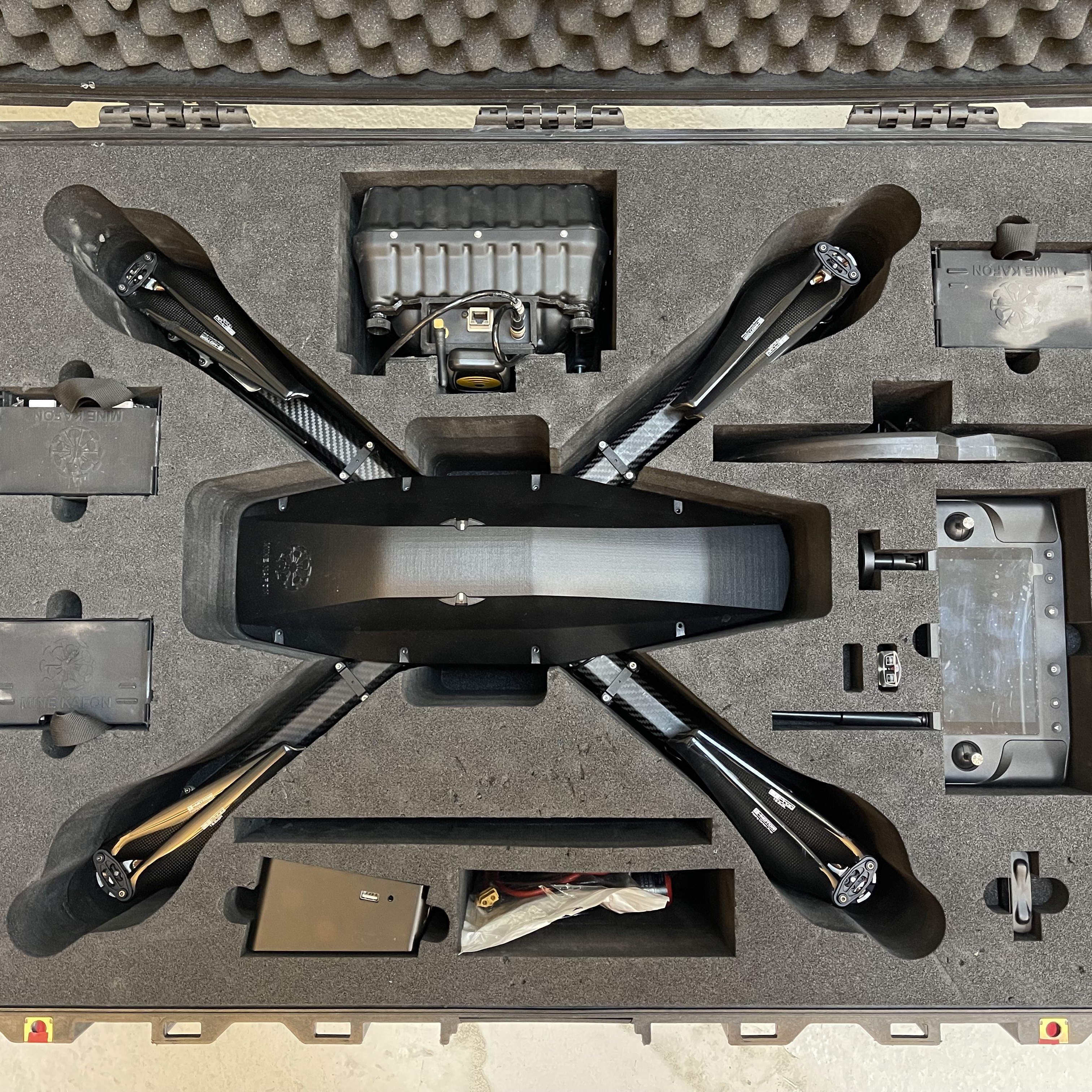

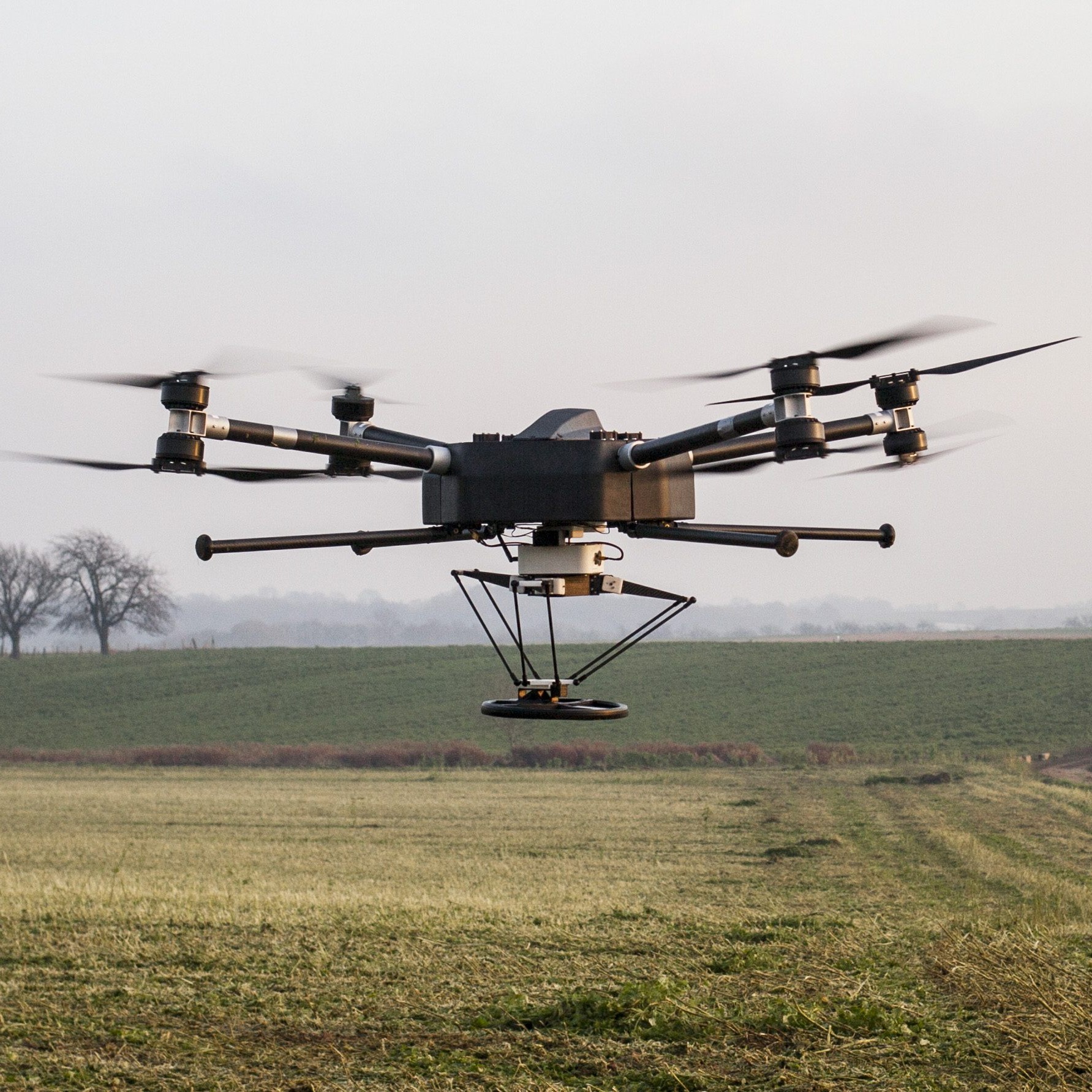

Le Mine Kafon Drone (MKD) est une invention développée par l’ingénieur afghan Massoud Hassani, dans la continuité de son projet Mine Kafon Ball. Il s’agit d’un drone autonome capable de localiser, cartographier et neutraliser des mines antipersonnel à distance, sans mettre en danger des vies humaines.
Le fonctionnement du drone se déroule en 3 étapes principales :

- Cartographie du terrain : Le drone survole la zone suspectée et effectue une cartographie 3D précise du terrain à l’aide de caméras, de capteurs LIDAR et GPS. Cela permet de repérer les irrégularités du sol et d’établir un plan exact pour l’intervention

- Détection des mines : Le drone est ensuite équipé d’un bras télescopique au bout duquel se trouve un détecteur de métaux. Il rase le sol à quelques centimètres de hauteur pour détecter les objets métalliques enfouis, avec une précision équivalente à celle d’un démineur humain.

- Neutralisation : Une fois une mine localisée, le drone peut déposer un petit détonateur pour effectuer une explosion contrôlée à distance en s'assurant d'abord de l'abscence de présence humaine aux alentours.

Caractéristiques techniques :
Portee de vol : 20km
Poids : 4kg
Matériaux : carbone, plastique, aluminium anodisé
Autonomie : 30min par batterie, le drone porte 2 à 3 batteries
Vitesse de déminage : Jusqu'à 20 fois plus rapide qu'un démineur humain
Technologie ajoutée : Caméra HD, GPS, LIDAR, détecteur de métaux, bras robotisé
Prix de fabrication : 5000 à 7000€, ce coût reste nettement inférieur à celui d'un robot militaire ou d'une équipe de déminage sur le terrain, surtout à long terme
Maintenance : Changement des batteries et présence d'une équipe pour contrôler les données récoltées par le robot

Avantages principaux :
1. Sécurité accrue : évite l'exposition des humains aux zones dangereuses.
2. Gain de temps : jusqu'à 20 fois plus rapide qu'un démineur traditionnel.
3. Éfficacité technologique : capacité à cartographier avec précision et détecter à très basse altitude.

Inconvénients principaux :
1. Autonomie limitée : les batteries nécessitent des recharges ou des remplacements fréquents.
2. Dépendance aux conditons météo : moins efficace par vents forts ou pluie.
3. Investissement initial : bien que low-cost à long-terme, le coût de départ peut être un frein dans certains pays en développement.

Vidéos utlies :
Présentation du MKD
Système de déminage du MKD

RAMICS

Un projet innovant de système embarqué dans un hélicoptère pour un déminage sous-marin efficace.

Fonctionnement :

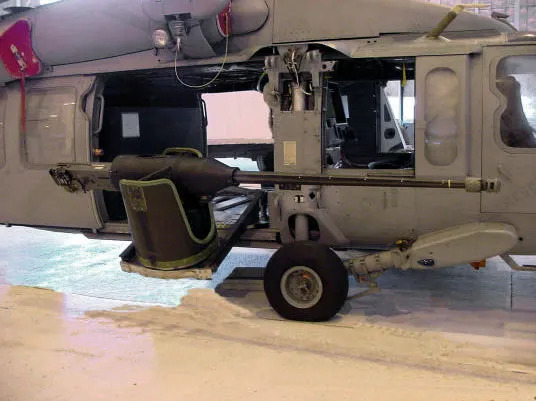

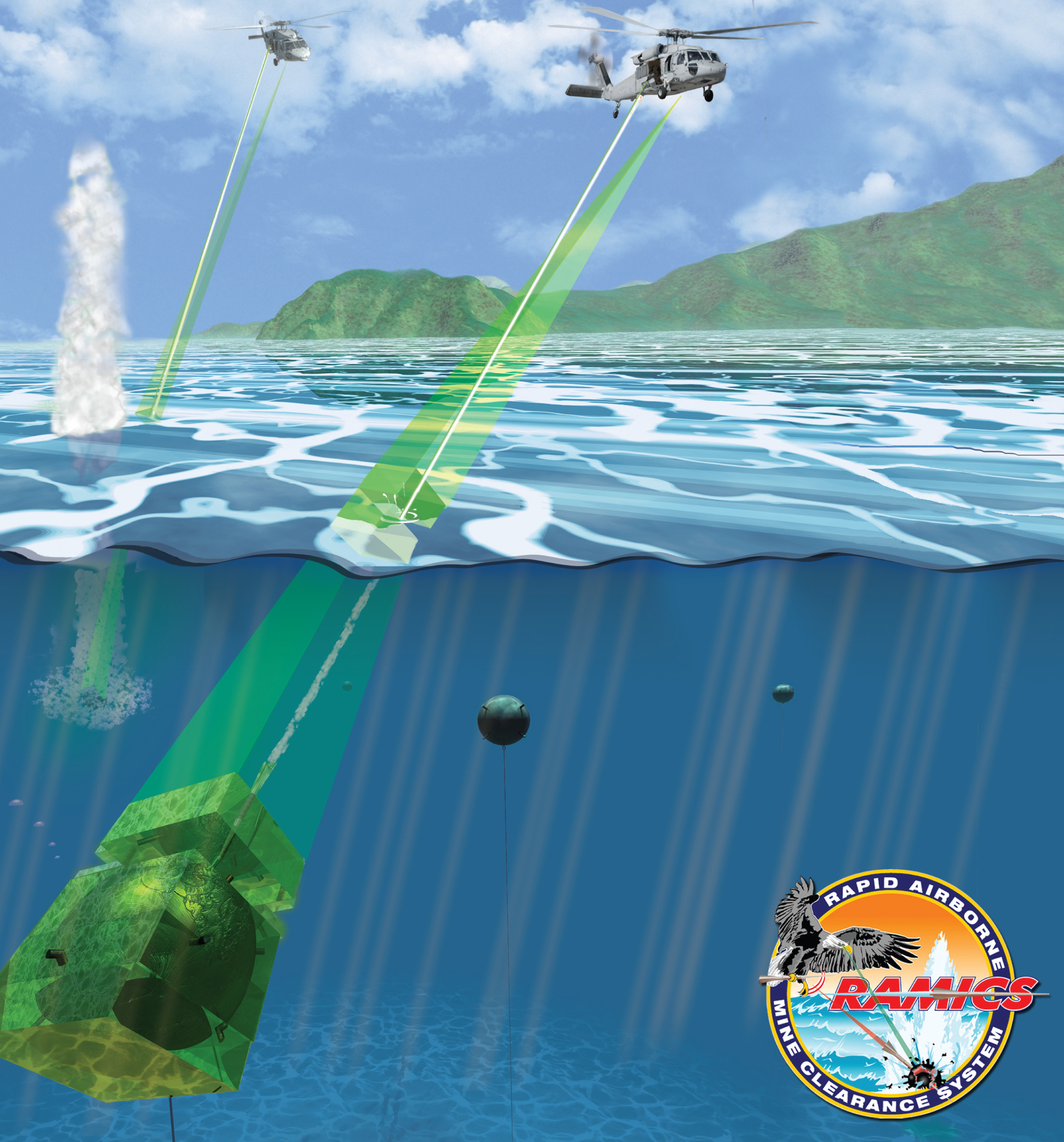

Développé par la Marine américaine, le RAMICS (Rapid Airborne Mine Clearance System) représente l'une des solutions les plus innovantes et audacieuses pour sécuriser les mers : un système révolutionnaire combinant la puissance de l'eau et de la technologie laser pour éliminer rapidement les mines sous-marines. Le RAMICS est un dispositif embarqué sur hélicoptère qui manie à la fois la détection et la neutralisation par explosions contrôlées.
Son principe est unique :

- Détection des mines : Le RAMICS dispose d'un laser à grande surface qui détecte les mines sous-marines en passant au dessus d'elles, l'IA associée reconnaît les mines par leur forme, les matériaux et la chaleur qui en émane.

- Calibrage : Une fois toutes les mines détectées, le RAMICS établit un parcours idéal pour déminer et se calibre à l'avance afin de correspondre au niveau de profondeur de chacune des mines.

- Neutralisation : Une fois la cible confirmée, le système tire un projectile perforant à très haute vitesse propulsé par de l'eau à travers un canon spécialisé.
Le choc du projectile perce la mine, provoquant son explosion sans nécessiter de plongeur ni d'intervention humaine directe.

Caractéristiques techniques :
Support aérien : Aujourd'hui intégré sur hélicoptère MH-60S Seahawk
Laser : bleu-vert haute énergie avec une longueur d'onde de 520nm
Vitesse de tir : Projectile lancé à plus de 3000m/s
Pronfondeur d'action : Ciblage efficace jusqu'à 15m sous la surface de l'eau.
Autoguidage : Assistance par traitement d'image pour verrouiller automatiquement la cible.
Maintenance : Entretien spécifique du laser et du canon à haute pression.

Avantages principaux :
1. Rapide et précis: Permet de nettoyer de grandes zones marines en un temps record sachant que les mines sous-marines sont les plus longues a déminer. La grande précison du dispositif limite les dommages collatéraux et ne perturbe par l'environnement marin plus que nécessaire.
2. Sécurisé : Pas besoin d'envoyer des plongeurs en zones dangereuses.
3. Respect de l'environnement : L'utilisation de l'eau comme projectile rend cet outil non dépendant aux explosifs et l'explosion contrôlée de la mine n'a pas de conséquences environnementales.

Inconvénients principaux :
1. Coût relativement élevé : Le RAMICS nécéssite un hélicoptères et des lasers coûteux, cet outil a besoin d'un grand capital. Cependant, à long-terme, il reste moins coûteux qu'une intervention manuelle.
2. Conditions météo : l'efficacité dépend du temps, l'outil est moins efficace par vents forts ou pluie, une mer calme et une bonne visibilité est nécessaire.
3. Pas adapté aux mines profondes : limité aux mines proches de la surface (jusqu'à 15m).

Vidéos utlies :
Présentation du projet RAMICS

Zmiy

Un projet innovant conçu pour répondre au contexte d'urgence de la guerre en Ukraine

Fonctionnement :

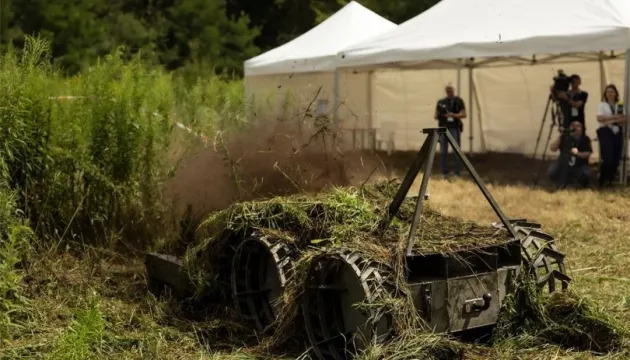

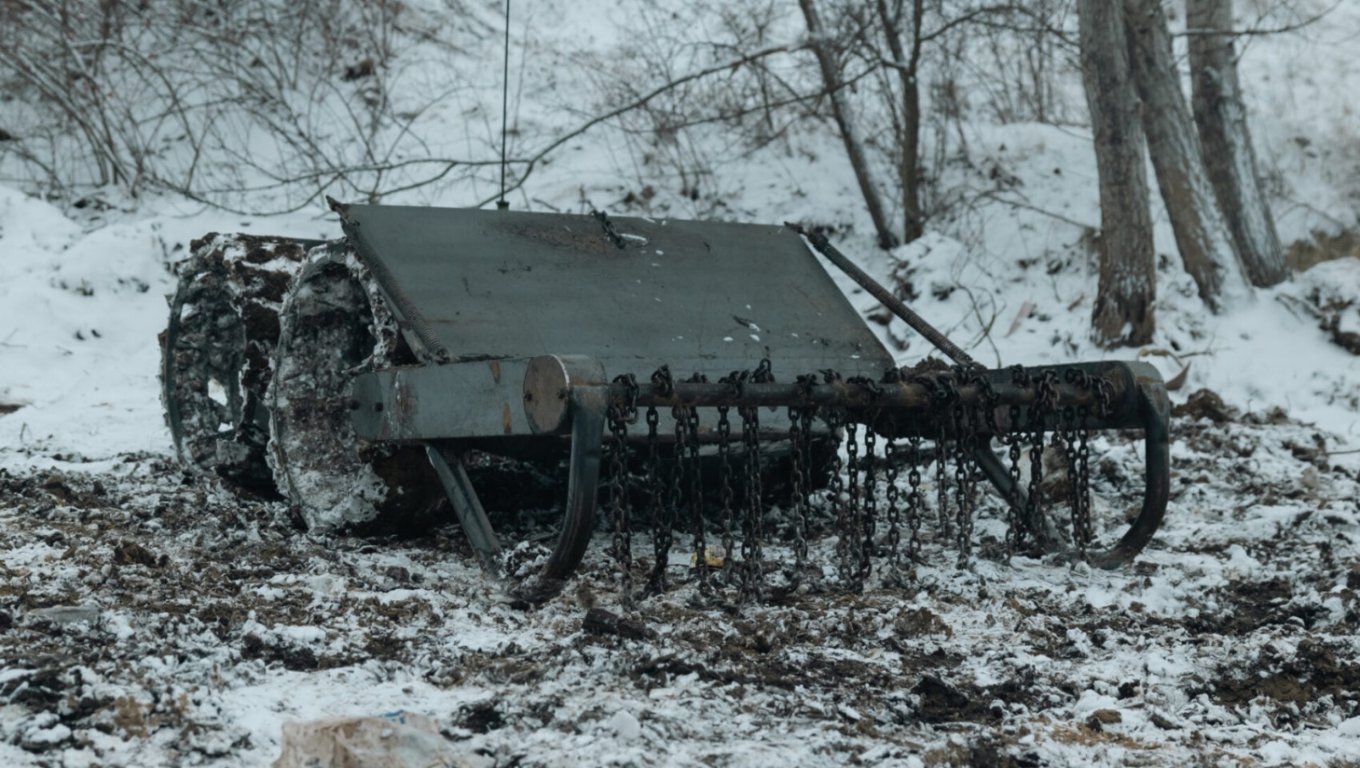

Le Zmiy (signifiant « serpent » en ukrainien) est un dispositif innovant de déminage par explosion contrôlée, conçu pour neutraliser rapidement les mines terrestres et engins explosifs improvisés (EEI) sur le terrain, le Zmiy s'occupe également des mines antichar sans soucis. Développé par l'Ukraine dans un contexte d’urgence, le Zmiy incarne une approche simple, efficace et peu coûteuse pour ouvrir des passages sûrs, même dans des environnements hostiles. Le Zmiy est équipé de chaînes qui tournent à très grande vitesse, tapants le sol comme une moissonneuse batteuse, ce qui active les mines antipersonnel et antichar. Le Zmiy est téléguidé ce qui laisse le personnel humain à l'abris.

Caractéristiques techniques :
Taille : moins de 5m de long.
Prix : jusqu'à 80 fois moins cher que les solutions actuelles.
Vitesse de déminage : jusqu'à 1.8 hectares par jour.
Types de terrains : fonctionne sur de la terre, de la boue, du sable, dans les tranchées, dans les bois et dans des terrains rocheux.
Maintenance : après de gros dégats sur le Zmiy, le coût de répartation peut aller jusqu'à 700€ ce qui est très peu coûteux.
Résistance : capable d'encaisser 3 mines antichar et de continuer d'avancer, sachant qu'un char d'assaut n'a besoin que d'une mine antichar pour être inutilisable.

Avantages principaux :
1. Polyvalence terrestre : Le Zmiy est capable de neutraliser les explosifs improvisés, les mines antipersonnel et antichar d'autant plus qu'il peut le faire sur tout type de terrain terrestre.
2. Sécurisé : Téléguidé donc pas besoin d'envoyer des équipes en zones dangereuses directes.
3. Prix abordable : Le Zmiy utilise une technologie très simple donc son coût de fabrication et de maintenance est relativement faible.

Inconvénients principaux :
1. Maintenance récurente : Bien qu'elle ne soit pas chère, la maintenance est plus que régulière car le Zmiy subit des explosions conséquentes.
2. Zone étroite : La zone déminée est relativement étroite et il faudrait plusieurs dispositifs pour être vraiment efficace.
3. Pas adapté aux mines profondes : Limité aux mines proches de la surface.

Vidéos utlies :
Appel aux dons pour le Zmiy
